集團公司玉田縣圖書館項目BIM技術助力項目提質增效

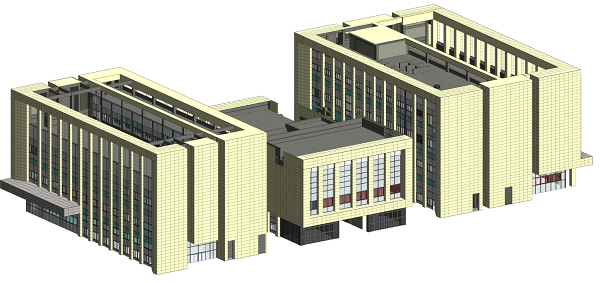

玉田縣圖書館項目在施工過程中，堅持應用BIM技術全面助力項目建設。通過BIM技術建模，完成對高支模中支撐體系搭設、外幕牆石材排版、安裝管道的三維建模；通過三維動畫形式，對高支模支撐體系的論證、外幕牆石材材料的分配以及對管道高度的精準把控；將BIM技術與施工現場相結合，借助BIM技術進行設計圖紙、施工材料等方面的分析。

項目幕牆種類爲石材幕牆、玻璃幕牆和鋁闆幕牆三種形式,其中石材幕牆14000㎡，玻璃幕牆7000㎡，鋁闆幕牆1300㎡，安裝面積大，細高結構衆多，不同材質的幕牆交接節點施工難度大，如何保證安裝質量成爲一個技術難題。項目部拿到專業深化圖紙後，第一時間組織項目BIM小組建立模型，對外幕牆的重難點進行BIM應用，著重對幕牆龍骨施工模拟、幕牆複雜節點深化建模、石材幕牆深化拍磚精準提料等進行應用，從而提高龍骨安裝垂直度的一次合格率、安裝效率,減少材料浪費，顯著提高施工質量。

在幕牆工程施工期間，通過Revit創建幕牆龍骨施工的BIM模型，生成施工動畫，使工人能夠更直觀的了解施工工藝及順序，實現了BIM動畫技術交底；利用BIM三維建模進行石材排版，直觀展示石材排布方案以及尺寸，并出具提料單，精細化下料，減少材料浪費。

在安裝專業綜合管線排布方面，通過對BIM技術的應用，發現圖紙問題并留存數據，將各專業建成模型進行整合碰撞檢測，將不同專業交叉作業下可能遇到的碰撞問題逐一排查到底。通過構建質量虛拟樣闆，全面有效掌握項目中主體結構中重點部位情況及施工工藝流程，加強施工技術管理，确保證隐蔽位置的施工質量；結合現場實際情況對各分項工程進行分析、提料、交底，從而對其質量、成本、安全全方位預測，減少了材料浪費、返工的風險。
